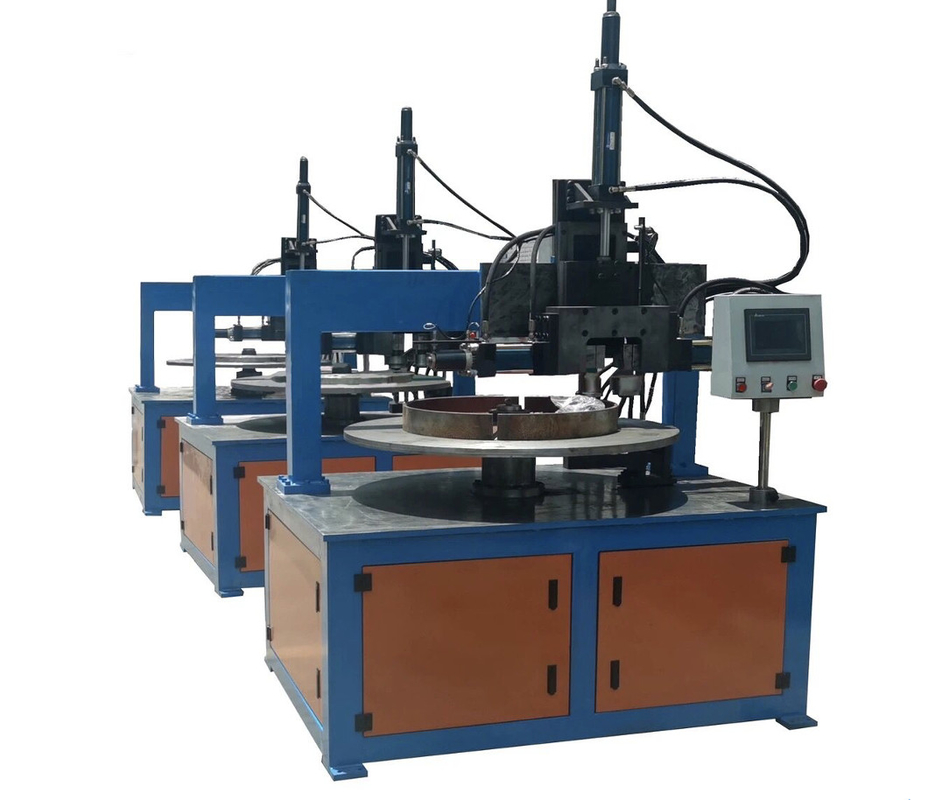

3-8mm Stärke Teller-Enden-Ausschnitt-und Psychiaters-Maschine

Tellerenden-Randschneidemaschine

technischer Parameter der Maschine:

Tellerende shrik Maschine

1, technische Anforderungen:

1) Die entworfene Starrheit der Werkzeugmaschine kann die Psychiatersverarbeitung 8mm des starken Kohlenstoffstahlkopfes erreichen;

2) Bevor der Teller shrinked, es ein drückendes Gerät geben muss, zum des Tellers zu drücken. Die drückende Zylinderunterstützung ist von der Bockstruktur, und die Starrheit wird angefordert, um die Bedingungen des nationalen Standards zu erfüllen;

3) Der spinnende HauptPsychiater nimmt die Struktur an, dass das Werkstück sich nicht dreht und das spinnende Psychiatersrad sich dreht. Der spinnende Psychiater nimmt zwei Spinnräder mit Starkstromgeräten an, um das Werkstück für den bildenden Psychiater festzuklemmen,

4) Der Behälter und das Drücken sterben werden ausgerüstet mit Antikratzergeräten;

5) Der Installationsmodus der Ausrüstungsoperationsplatte ist freitragende Art, mit einer Operationshöhe von ungefähr 1600mm und einem drehbaren Winkel von mehr ° als 180, der für Handbetrieb und automatische Umwandlung des rechnerabhängigen Betriebs verwendet werden kann. Der Rumpf hat einen Notausknopf;

6) Gesamtleistung der Maschine: 20kW, ungefähr 7-8 Tonnen wiegend,

7) Maschinen-Leistungsfähigkeit: 6-10 Minuten/Stück

2, Arbeitsfluß:

Manuell (oder Roboter) sterben Transport der Kopf von der Beförderungslinie zu „an der Psychiatersmaschine“ -- drücken Sie den Startknopf und die Maschine trägt den Verarbeitungszustand ein -- der drückende Zylinder steigt ab -- nachdem das Werkstück gedrückt worden ist -- das Spinnrad beginnt, sich um den Psychiater zu drehen und das Werkstück für Psychiater festzuklemmen -- der Psychiater wird abgeschlossen -- der drückende Zylinder zieht zurück (Aufstiege) -- der Roboter oder entfernt manuell den Teller – Ende

3, Anlagenkonfigurationsanforderungen:

1) Elektrisches Steuerteil:

Delta-Reihe PLC-Steuerung, plus Touch Screen des Deltas (oder weinview), einfache Operation und stabile Leistung. Der Maschinenkörper wird mit Notausknöpfen ausgerüstet, die beziehungsweise im Schaltkasten und in der Maschine vereinbart werden und mit Durchsickernschutzgeräten ausgerüstet. Plc-Expansionsraum ist im elektrischen Kabinett reserviert (die Anzahl von PLC-Input/Output Abfertigungsschaltern ist nicht weniger als 5 Punkte jeder). Das Relais nimmt Schneider-Marke an. Der Touch Screen kann das Handbuch, die automatische Einstellung, die Parametereinstellung, die Störungsanzeige, die historischen Daten, den Operationsstatus während der Verengung und andere Informationen anzeigen

2) Pneumatisches Teil: nehmen Sie pneumatische Komponenten AIRTAC an (Magnetventil, Zylinder, etc.);

3) Hydraulisches Teil: nehmen Sie vertebrale hydraulische Standardkomponenten der Marke (Taichuang) an, nehmen Sie vertebralen Standardzylinder, hydraulisches Magnetventil (Taichuang), hydraulische Hochdruckrohrleitung an und Verbindungsstück sind vertebrale Standardteile

4, Ausrüstungs-Produkt-Beschreibung:

1)Die Ausrüstung ist als einzelne Station entworfen.

2)Die Werkstückgeschwindigkeit kann entsprechend verschiedenen Prozessanforderungen justiert werden.

3)Das Stationsverengungsmesser wird unabhängig gesteuert, das für Betriebstechnik bequem ist

5, Ausrüstungsparameter:

1) Die Ausrüstung kann das Werkstück mit einem Durchmesser von 3000mm ohne Randausschnittfunktion schrumpfen

2) Spannung: dreiphasig4es-adrig 380V.

3) Das Verengungsrad wird von Cr12MoV oder Material zu verbessern hergestellt

4) löschendes und milderndes 40Cr wird für die passende Welle des Psychiaters angenommen, und Rollenlager wird für das Lager angenommen

5) Das Gleitstück wird von den wärmebehandelten Stahlteilen hergestellt.

6) Der hydrostatische Druck ist 14MPa

7) Arbeitsleistungsstärke der Station des hydrostatischen Druckes: 3kw

8) Hydrostatischer Druck: 14MPa

9) PLC und Touch Screen des Steuerteils sind einfach zu benützen und stabil in der Leistung. Der Maschinenkörper wird mit Notausknöpfen ausgerüstet, die beziehungsweise im Schaltkasten und in der Maschinentabelle vereinbart werden. Durchsickernschutzgeräte werden ausgerüstet. Plc-Expansionsraum ist im elektrischen Kabinett reserviert. (die Anzahl von PLC-Input/Output Abfertigungsschaltern ist nicht kleiner als 3 Punkte jeder)

10) Das Notenbildschirmanzeigehandbuch, automatische, Parameterdie einstellung, die Störungsanzeige, die historischen Daten, der Operationsstatus während der Verengung und andere Informationen

11) 1 Person/Maschine, ungefähr 6-10 Minuten, zum eines Werkstückes abzuschließen.

12) Werkzeuggeschwindigkeit: 40-100 U/min.

13) Ausgerüstet mit mehrfachen Notausknöpfen und Durchsickernschutzgeräten
