Φ300mm kalte CNC-Metallspinnende Drehbank-Blatt-Teller-Ende Spining-Maschine

Kalte Spinnmaschinespezifikation Φ300mm

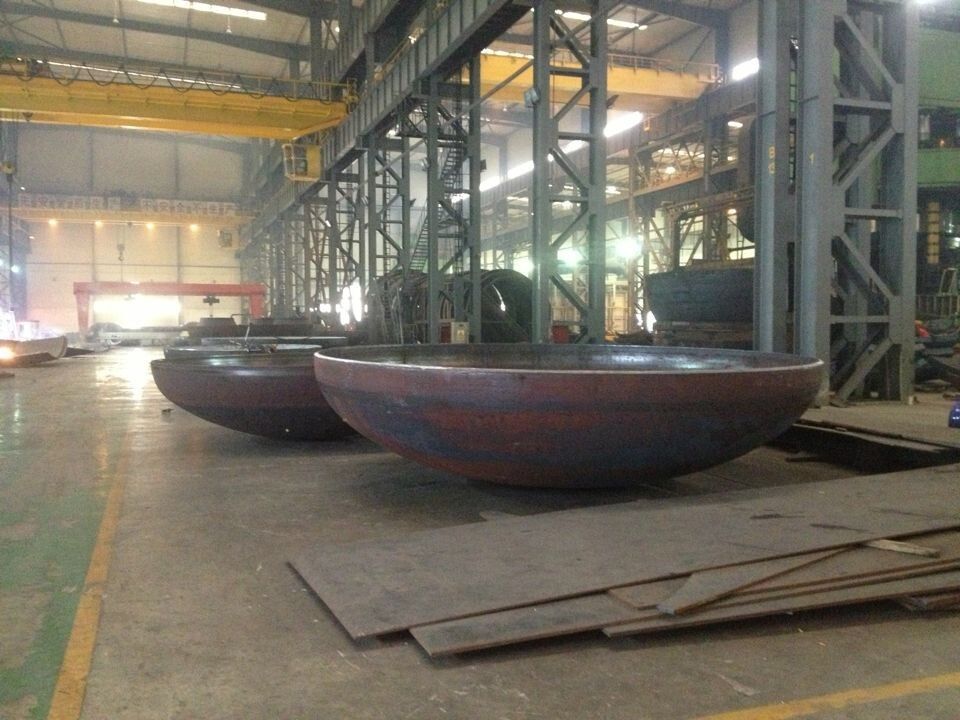

(Tellerende, das Geräte für Druckbehälter herstellt: Öltanks)

Wir sind Berufshersteller für Tellerendenmaschine. In China werden 70% Teller-Endenmaschinen von uns hergestellt. Wir sind Führer der Tellerenden-Maschinenvereinigung und gezeichneter Tellerendenmaschinenstandard.



1)Technischer Parameter der Randmaschine:



EINZELTEIL	NAME	PARAMETER
1	Max. Plattenstärke S	Q235 16mm
2	Min. Plattenstärke S	Edelstahl 2mm
3	Max. Plattenradius	R450mm
4	Min. Plattenradius	R30mm
5	Maximaler Durchmesser des ellipsoidal Tellerendes	D=3200
6	Minimaler Durchmesser des ellipsoidal Tellerendes	D=850
7	Formung des Radachsendurchmessers	D=160mm
8	Formung von Radrotationsenergie	Doppelte Geschwindigkeit N=32KW/26KW



Anforderungen 2.Additional des Faltens der Maschine



a) der Druck des schiefen Zylinders, vorderer Zylinder, festklemmend muss auf Manometer darstellen und könnte justierbar sein. Die Geschwindigkeit von Vorder- und Rückseite Zylindern konnte justierbar sein. Hydraulischer Stationsdruck konnte auf Messgerät darstellen und justierbar



Druckrad b) A (angebracht an der Achse) und Löschen der Behandlung HRC46 | 50.



c) 11 Formungsräder, R30, R50, R80, R100, R150, R200, R250, R300, R350, R400, R450, R500, R550, R600, R650, R700, R760, R820. Material QT600-3, markiert mit Stempel. Die Formung des Rades muss guten Abnutzungswiderstand haben; Tellerende muss guten Glanz haben, nachdem es gesponnen hat.



d) vergewissern sich der Presszylinderarbeit normalerweise



Stärke e-) Nuss (für Schraube): Abnutzungswiderstand muss ZHA166-6-3-2 (Aluminiummessing), der ist Kupfer 9-4.



innere Höhe 3383mm, Gesamthöhe 4883mm f)



technischer Parameter der Maschine 3.Pressing



EINZELTEIL	NAME	PARAMETER
1	Druck	400T
2	Abstand zwischen Hauptwohnungen	4400
3	Max. Funktionsdruck des Hauptzylinders	25Mpa
4	Hauptmotor	55KW



Anforderungen 4.Additional der Pressmaschine

Pressmaschinezylinderkolben a) nimmt gekühltes Roheisen, Zylinder annimmt 35 # Schmieden, Anschläge sicherstellen Produktion des ellipsoidal Tellerendes Φ3200mm an.



B), sollte die Pressmaschinerahmensteifheit genügend sein, Garantie für 10 Jahre. Wenn der obere Formdruck zu 20Mpa erreicht, sollte Mittelablenkungsgrad an Oberleder und Abblendlicht 1.8mm nicht übersteigen (erzielen Sie Präzisionsdruckniveau, die Deformation f = Δ/L = 1/2500). Der Zylinderkolben sollte das Chrom sein, das gemalt wird und poliert, sollte Maschinenbelastung nicht kleiner als 12 Tonnen sein.



c) der Verkäufer versieht 5 Sätze, die Werkzeugausstattung, R600, R900, R1200, R1500, R1700 das Material QT600-3 drücken, markiert mit Stempel.



d), mit Funktionen des automatischen und Handbetriebs, konnte Druck auf Messgerät anzeigen und justierbar



5. Hauptleitungsbeschreibung

A), Hersteller der Axialkolbenpumpe, hydraulische Teile, Elektrogeräte, Lager, Reduzierer, Motor, Ölmotor, wie folgt:

Axialkolbenpumpe: China

Solenoidrichtungsventil: China

Elektrogeräte: A, programmierbarer Prüfer PLC (Japan Mitsubishi) B, Kontaktgeber, Schalter: Schneider oder Omron.

Lager: Hauptteile (SKF), andere (China)

Reduzierer: China.

Motor: China

Ölmotor: China

Dichtung: Rollsiegel der Ölrohr-Dichtung (Taiwan) B (Japan NOK, China)



b) Geschweißte Struktur muss die Erschütterungsalternbehandlung sein, zum des Schweißensdruckes zu homogenisieren.



c) Glatte Oberflächenoxidhaut der geschweißten Struktur muss mechanisch entfernt werden, um kein Knacken sicherzustellen, nachdem man gemalt hat.



d) Alle hydraulischen Rohre müssen Behandlung in Essig einlegen, um die Sauberkeit des Hydrauliköls sicherzustellen



e) Die innere Wand des Öltanks muss mit Ölwiderstandfarben abgezogen werden und polierte Behandlung, und beschichtet werden, um die Sauberkeit des Hydrauliköls sicherzustellen



f) Vor Lieferung von der Fabrik, müssen Ausrüstungen mit Rostschutzfarbe gebürstet werden.



g) Das Qualitätsproblem, Installation und Beauftragungsprobleme innerhalb eines Jahres, repariert vom Verkäufer für freies.



h) Ausrüstungsgesamtgewicht: 96T



i) Stellen Sie Randmaschinen-Verbrauchsmaterialdichtungen zur Verfügung



j) Vor Installation liefert das Verkäufermuss Grundlagenzeichnungen, Maschinenlayoutzeichnungen und bezogene technische Informationen (gegebenenfalls, senden Sie Leute, um sich mit dem Käufer zu verständigen). Der Käufer muss für den Grundlagenbau verantwortlich sein.



k) Der Verkäufer sollte Ausrüstungsoperating manual, elektrische Diagramme, hydraulische Diagramme und das Drücken der Werkzeugausstattungszeichnung zur Verfügung stellen.



l) Der Verkäufer ist für Installation verantwortlich und beauftragt und bildet aus, sollte der Käufer notwendige Werkzeuge zur Verfügung stellen (wie Kräne, Schweißgerät, Sauerstoffacetylenschneidemaschine, Schleifscheibeschneidemaschine, etc.) und stellt Installationsarbeitskraftnahrung und -anpassung zur Verfügung. Produktion von 20 Tellerendenrespekt als Qualifikation, Spezifikationen des Tellerendes werden vom Käufer, Probezeit ist ein Monat entschieden.



m) Worktablematerial zur Verfügung gestellt vom Verkäufer und vom Käufer produziert werden.



n) GrundlagenAnkerbolzen und Schienen stellten vom Käufer zur Verfügung
