Produktdetails:
Zahlung und Versand AGB:
|
| Schnittgröße (mm): | 3000 × 1500 | Effektive Reise: | X-Achse ((mm) 3050;Y-Achse (mm) 1520;Z-Achse (mm) 100 |
|---|---|---|---|

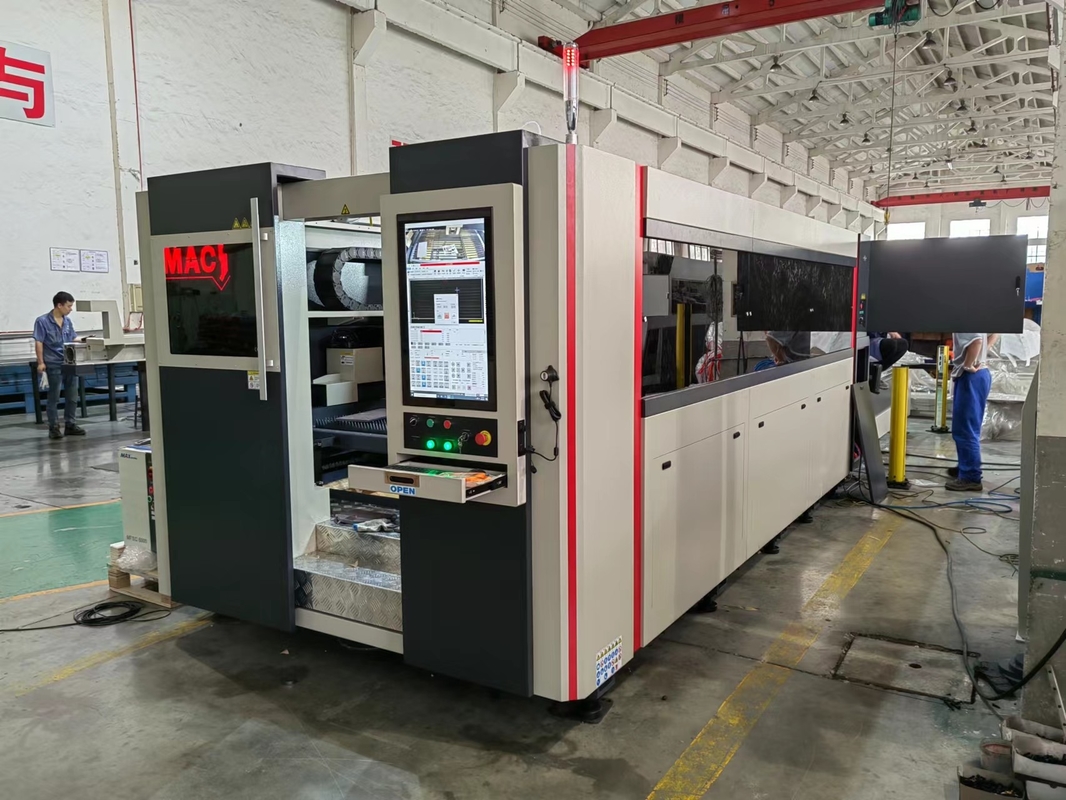

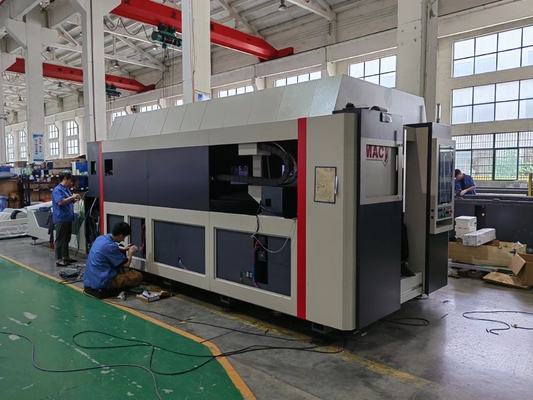

| PositionaI-Genauigkeit: | X-Achse (mm/m) ±0.03;Y-Achse (mm/m) ±0.03;Z-Achse (mm/m) ±0.01 | Name: | MAC Frankreich OEM-CNC-Faserschneidemaschine |
| Markieren: | Faserlaser-Schneidemaschine cnc-3000w,OEM-CNC-Lasermaschine zum Schneiden von Fasern,Maschine zum Laserschneiden mit CNC-Faser 3000w |
||
Einführung des Produktes
Wir konzentrieren uns auf Laser-Schneidmaschinen seit vielen Jahren, hat reiche Erfahrungen auf dem Gebiet des Laserschnitts angesammelt, auf das Design und die Herstellung von Vorteilen unserer Gruppe,die Fähigkeit haben, große Laserschneideinrichtungen herzustellen.
Hauptmerkmale:
1"Die photoelektrische Umwandlungseffizienz kann 30% erreichen, das ist doppelt-dreifach die von CO2;
2,Minder Stromverbrauch, CO2 20% ~ 30%;
3,Kein Laser-Arbeitsgas, kann viel Laserkosten sparen;
4"Optische Glasfaserübertragung ohne Reflektionslinse, keine Anpassung des Lichtweges erforderlich".
5,Verwendet zum Schneiden von Nichteisenmetallen, Aluminiumlegierungen, Kupfer und anderen Materialien
Merkmale des Produkts:
10Spezielle Schneidsoftware, Schneidtechnik-Experten, Datenanruffunktionen;
11Automatisches Tankungssystem
12"Schnittgasdruck proportionales Ventil zur automatischen Einstellung, keine manuelle Einstellung erforderlich;
Grundkonfiguration
| - Nein. Ich weiß nicht. | Beschreibung | Marke |
| 1 | Hauptkörper der Maschine | Fabrik, mit Oberdichtung. |
| 2 | CNC-Betriebskarton | Fabrik |
| 3 | Faserlaser | MAX-3000W |
| 4 | Laser-Kühler | HanLi |
| 5 | Laserschneidkopf | Raytools, automatischer Fokus |
| 6 | Kapazitives THC | Shanghai Baichu |
| 7 | CNC-System | Cypcut FSCUT2000 |
| 8 | Servomotor | China Innovation |
| 9 | Zahnradträger | Japan SMAGIC |
| 10 | Lineare Führung | Japan SMAGIC |
| 11 | Präzisionsreduktor | Deutschland Techmech |
| 12 | Proportionalventil | Japan SMC |
| 13 | Hochdruckventil | Amerikanischer Parker |
| 14 | Elektronische Teile | Frankreich Schneider |
| 15 | Magnetventil | Japan SMC |
| 16 | Luftflasche | Japan SMC |
| 17 | Schneidsoftware | Cypcut |
| 18 | Spannungsstabilisator | Schanghai Huadong |
| 19 | Innenkamera und Monitor | Fabrik |
| 20 | Automatisches Schmiersystem | Fabrik |
| 21 | Sicherheitsverzögerung | Deutschland Pilz |
| 22 | Fensterglas | CE-Norm OD7 |
| 23 | Abgaseinrichtung mit Staubfilter (optional) | China TOPSIN |
| 24 | Luftkompressor (optional) | Marke China |
Technische Indikatoren
1Parameter der Werkzeugmaschinentechnik
| Artikel 2 | Technische Parameter | ||
| Schnittgröße (mm) | 3000 × 1500 | ||
| Wirksame Reisen | X-Achse ((mm) | 3050 | |
| Y-Achse (mm) | 1520 | ||
| Z-Achse (mm) | 100 | ||
| Positionsgenauigkeit | X-Achse (mm/m) | ±0.03 | |
| Y-Achse (mm/m) | ±0.03 | ||
| Z-Achse (mm/m) | ±0.01 | ||
| Wiederholte Positionierungsgenauigkeit | X-Achse (mm) | ±0.02 | |
| Y-Achse (mm) | ±0.02 | ||
| Z-Achse (mm) | ±0.005 | ||
| Schnelle Positionierungsgeschwindigkeit | X-Achse (m/min) | 80 | |
| Y-Achse (m/min) | 80 | ||
| Z-Achse (m/min) | 30 | ||
| IP-Klasse | IP54 | ||
| Grenzdimension L × W × H ((mm)) | 4530×2520×1450 (zu Verweis) | ||
Umweltanforderung
|
|
Arbeitsumgebungstemperatur | -5°C bis 50°C |
|
|
Relative Luftfeuchtigkeit | 70% nicht kondensierend |
|
|
Umgebung | Lüften, kein Aufprall innerhalb von 5 Metern. |
|
|
Leistungsspannung | mit einer Breite von mehr als 20 mm, |
|
|
Versorgungsfrequenz | 50 Hz |
|
|
Eingangsleistung | 30 kW |
|
|
Typ der Erdung | Direkt zentralisiert |
Liste der Schneidparameter der Ausrüstung (nur zur Referenz)
E
| Material | Ausführung und Ausführung | Gas | Geschwindigkeit (m/min) | Laserleistung ((W) | Typ der Düse |
| Schmaler Stahl (Q235B) |
1 | N2/Luft | 47 bis 50 | 3000 | Einzelschicht1.0 |
| 2 | N2/Luft | 21 bis 23 | 3000 | Einzelschicht1.5 | |
| 3 | N2/Luft | 6 bis 12 | 3000 | Einzelschicht3.0 | |
| O2 | 3.9 bis 4.1 | 3000 | Doppelschicht1.2 | ||
| 4 | O2 | 3.4 bis 3.6 | 3000 | Doppelschicht1.2 | |
| 6 | O2 | 2.7 bis 2.8 | 3000 | Doppelschicht1.2 | |
| 8 | O2 | 2.1 bis 2.3 | 3000 | Doppelschicht1.2 | |
| 10 | O2 | 1.4 bis 1.6 | 3000 | Doppelschicht1.4 | |
| 12 | O2 | Ein bis eins.1 | 2200 bis 2400 | Doppelschicht3.0 | |
| 14 | O2 | 0.9 bis 0.95 | 2200 bis 2400 | Doppelschicht4.0 | |
| 16 | O2 | 0.8 bis 0.85 | 2200 bis 2400 | Doppelschicht4.0 | |
| 18 | O2 | 0.7 bis 0.72 | 2200 bis 2400 | Doppelschicht4.0 | |
| 20 | O2 | 0.6 bis 0.65 | 2200 bis 2400 | Doppelschicht4.0 | |
| 22 | O2 | 0.55 | 2200 bis 2400 | Doppelschicht4.0 | |
| 25 | O2 | 0.5 | 2200 bis 2500 | Doppelschicht5.0 | |
| mit einer Breite von nicht mehr als 20 mm | 1 | N2/Luft | 50 bis 53 | 3000 | Einzelschicht1.5 |
| 2 | N2/Luft | 23 ~ 25 | 3000 | Einzelschicht2.0 | |
| 3 | N2/Luft | 10 bis 12 | 3000 | Einzelschicht3.0 | |
| 4 | N2/Luft | 6 bis 8 | 3000 | Einzelschicht3.0 | |
| 6 | N2/Luft | 2.9 bis 3.1 | 3000 | Einzelschicht3.0 | |
| 8 | N2/Luft | 1.2 bis 1.3 | 3000 | Einzelschicht3.0 | |
| 10 | N2/Luft | 0.75 bis 0.8 | 3000 | Einzelschicht4.0 | |
| 12 | N2/Luft | 0.5 | 3000 | Einzelschicht4.0 | |
| Das ist alles. | 1 | N2/Luft | 40 bis 43 | 3000 | Einzelschicht1.0-1.5 |
| 2 | N2/Luft | 16 bis 18 | 3000 | Einzelschicht1.5-2.0 | |
| 3 | N2/Luft | 8 bis 10 | 3000 | Einzelschicht2.0 bis 3.0 | |
| 4 | N2/Luft | 5 bis 6 | 3000 | Einzelschicht3.0 | |
| 6 | N2/Luft | 1.5 ~ 2 | 3000 | Einzelschicht3.5 bis 4.0 | |
| 8 | N2/Luft | 0.6 bis 0.7 | 3000 | Einzelschicht4.0 | |
| mit einer Breite von nicht mehr als 15 mm | 1 | N2/Luft | 37 bis 40 | 3000 | Einzelschicht1.0-1.5 |
| 2 | N2/Luft | 14 bis 16 | 3000 | Einzelschicht1.5-2.0 | |
| 3 | N2/Luft | 7 bis 9 | 3000 | Einzelschicht2.0 bis 3.0 | |
| 4 | N2/Luft | 3 bis 4 | 3000 | Einzelschicht3.0 | |
| 6 | N2/Luft | 1.2 bis 1.5 | 3000 | Einzelschicht3.5 bis 4.0 | |
| 8 | N2/Luft | 0.5 bis 0.6 | 3000 | Einzelschicht4.0 | |
| Die Dicke der grünen Materialien ermöglicht eine lange und große Verarbeitung. | |||||
| Das Material mit der gelben Dicke zeigt, dass es verarbeitet werden kann, aber wenn die Materialtemperatur steigt, schwanken die Schnittdruckschwankungen, die ungleiche Plattenzusammensetzung und andere Faktoren.der Verarbeitungsprozess ist instabilEs wird empfohlen, einen höheren Laser zu verwenden. | |||||
| Rote Materialdicke bedeutet, dass es abgeschnitten werden kann, nicht in Chargen verarbeitet werden kann. | |||||
Betriebskosten: (nur zur Referenz)
| - Nein. Ich weiß nicht. | Name | Nachfrage nach Mengen |
| 1 | Elektrizität | 10-12 kW/h |
| 2 | Sauerstoff | 5.5L bis 6,5L/h |
| 3 | Stickstoff | 14L-16L/h |
| 4 | Schutzlinsen | 1 bis 2 Stück/Monat |
| 5 | Schlauchdrüse | 1 bis 2 Stück/Monat |
Werkzeugliste
1Das Werkzeug.
| - Nein. Ich weiß nicht. | Name | - Ich weiß nicht. | Einheit |
| 1 | Schutzlinsen | 10 | pc |
| 2 | Spritze | 10 | pc |
| 3 | Keramikring | 2 | pc |
| 4 | Schutzbrille | 1 | Satz |
Vorbereitung des Käufers
Falls der Kunde nicht verfügbar ist, informieren Sie uns bitte im Voraus.
| - Nein. | Artikel | Spezifikationen | Qty |
| 1 | Maschinenstromkabel | 10 mm2*8 | 25 m |
| 2 | Maschinengrundungskabel | 10 mm2 | 25 m |
| 3 | Kupferstange zum Erdern | Durchmesser: 35 mm | 2.5m |
| 4 | Deionisiertes Wasser | Zweite Klasse | 100 L |
| 5 | Schaltfläche | 220V,2P; 380V, 3P, | 1 |
| 6 | Rohrverbindungen mit hohem Druck | Inline für den Luftkompressor. 10 mm. | 2 |
| 7 | Gasrohr | 10 mm | 20 m |
| 8 | Sauerstoffflasche | 220L | 1 |
| 9 | N2-Zylinder | 220L | 1 |
| 10 | Vergaser (mit Druckregler und Rohr) | 100 L | 1 |
| 11 | Eingangsstromversorgung | > 30 kW | 1 |
