3015-12000W Zwei Tische Faserlaserschneidemaschine

Name: 3015-12000W Zwei Tische Faserlaserschneidemaschine
Brand: Jinqiu
SKU: GM3015-12000W
Price: 1.00 USD
Availability: InStock
Rating: 5 (127 reviews)

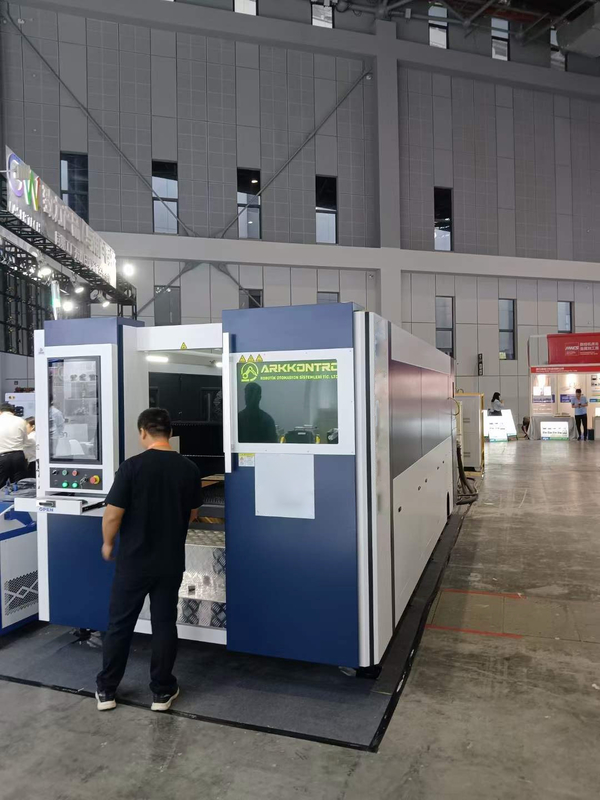

Großes Bild : 3015-12000W Zwei Tische Faserlaserschneidemaschine

Produktdetails:

Herkunftsort:	Maschinerie Co., Ltd. China-Wuxis Jinqiu
Markenname:	Jinqiu
Zertifizierung:	CE and CQC
Modellnummer:	GM3015-12000W

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD or RMB
Verpackung Informationen:	Metallstahlrahmen
Lieferzeit:	55-60 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	150 PC pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Schnittgröße (mm):

3000 × 1500

Effektive Reise:

X-Achse ((mm) 3050;Y-Achse (mm) 1520;Z-Achse (mm) 100

PositionaI-Genauigkeit:

X-Achse (mm/m) ±0.03;Y-Achse (mm/m) ±0.03;Z-Achse (mm/m) ±0.01

Faserlaser:

China MAX-12000W

Markieren:

3015W Faserlaserschneidemaschine

Laser-Schneidemaschine der Faser-12000W

zwei Tische Faserlaserschneidemaschine

Einführung des Produktes

Hauptmerkmale:

1"Die photoelektrische Umwandlungseffizienz kann 30% erreichen, doppelt bis dreimal so hoch wie bei CO2;

2,Minder Stromverbrauch, CO2 20% ~ 30%;

3,Kein Laser-Arbeitsgas, kann viel Laserkosten sparen;

4"Optische Glasfaserübertragung ohne Reflektionslinse, keine Anpassung des Lichtweges erforderlich".

5,Verwendet zum Schneiden von Nichteisenmetallen, Aluminiumlegierungen, Kupfer und anderen Materialien

Merkmale des Produkts:

Doppelantriebsstruktur, reibungslose und zuverlässige Bewegung;
Unabhängige Forschungs- und Entwicklungskonzeption, Herstellung von Werkzeugmaschinen, spezielle Verarbeitungstechnologie, hohe Präzision von Werkzeugmaschinen, stabile und zuverlässige, lange Lebensdauer;
Präzisionsgetriebe mit hochpräzisen Getriebeverkleiner, hoher Reaktionsrate und hoher Präzision des Servomotors;
Die internationale erstklassige Qualität des Faserlasers, langjährige industrielle Anwendung, lange Lebensdauer, wartungsfrei, stabil und zuverlässig;
Hochpräzisionslaserschneiderkopf, importierte optische Linsen, ist auf die Feine fokussiert, die Einstellung ist bequem, das Schneiden perfekt;
Ein doppelter Schaltkreislauf-Kapazitätskontroller für die Brennflächenhöhe, geringe Anforderungen an die Stahlplatte, stabile und zuverlässige Schneidqualität;
CNC-System ist einfach und einfach zu bedienen, geringe Anforderungen an den Bediener;
Schneiden von Grafik-Eingabe mehrere Formate, leistungsfähige Zeichnung und Bearbeitung Grafikfunktion;

10Spezielle Schneidsoftware, Schneidtechnik-Experten, Datenanrufe;

11Automatisches Tankungssystem

12"Verhältnisventil zum Gasdruckschneiden, automatisch einstellbar, keine manuelle Einstellung erforderlich;

Grundkonfiguration und technische Parameter des Produkts

- Nein. Ich weiß nicht.	Beschreibung	Marke
1	Hauptkörper der Maschine	Fabrik
2	CNC-Betriebskarton	Fabrik
3	Austausch von Arbeitsplätzen	Fabrik
4	Faserlaser	China MAX-12000W
5	Laser-Kühler	HanLi
6	Laserschneidkopf	Shanghai BOCI BLT442, automatischer Fokus
7	Kapazitives THC	Cypcut BCS100
8	CNC-System	Cypcut FSCUT6000, EtherCAT
9	Präzisionsreduktor	Deutschland Techmech
10	Zahnradträger	Japan SMAGIC
11	Servomotor	China INOVANCE
12	Lineare Führung	Japan SMAGIC
13	Proportionalventil	Japan SMC
14	Elektronische Teile	Frankreich Schneider
15	Magnetventil	Japan SMC
16	Spannungsstabilisator	Schanghai Huadong
17	Sicherheitsverzögerung	Deutschland Pilz
18	Sicherheitslichtvorhang	China LNTECH
19	Magnetische Sicherheitsschließung	Fabrik
20	Innenkamera und Rückseitenbildschirm	Fabrik
21	Automatisches Schmiersystem	Fabrik
22	Fensterglas	CE-Norm OD7
23	Luftkompressor	Zusätzlich
24	Abgaseinrichtungen für Staub	Zusätzlich

2,Parameter der Werkzeugmaschinentechnik

Beschreibung		Technische Parameter
Beschreibung		Technische Parameter
Maximale Schneidgröße (mm)		3000 × 1500
Wirksame Reisen	X-Achse ((mm)	3050
	Y-Achse (mm)	1520
	Z-Achse (mm)	280
Positionsgenauigkeit	X-Achse (mm/m)	±0.03
	Y-Achse (mm/m)	±0.03
	Z-Achse (mm/m)	±0.01
Wiederholte Positionierungsgenauigkeit	X-Achse (mm)	±0.02
	Y-Achse (mm)	±0.02
	Z-Achse (mm)	±0.005
Schnelle Positionierungsgeschwindigkeit	X-Achse (m/min)	100
	Y-Achse (m/min)	100
	Z-Achse (m/min)	30
Abmessungen L × W × H ((mm)		8790×2465×2105 (zu Verweis)

3Laser- und Prozessparameter

Artikel 2	Technische Parameter
Artikel 2	Technische Parameter
Betriebsmodus	Kontinuierliche/modulierte
Laserleistung ((W)	12000
Laserwellenlänge (nm)	1080 ± 10
Die maximale Modulationsfrequenz ((KHz)	5
Lasermodus	Einzelmodus
Optische Qualität (M2)	4 mm*mrad
Leistungsbereich (%)	10 bis 100
Längen der Faser (m)	15
Art der Kühlung	Wasserkühlung
Betriebstemperatur (°C)	10 bis 40
Langfristige Stabilität (24 h)	< ± 3%
Laserlebensdauer (h)	100000
Gesamter Stromverbrauch (Kwh)	36

4,Umweltanforderungen

	Arbeitsumgebungstemperatur	-5°C bis 50°C
	Relative Luftfeuchtigkeit	70% nicht kondensierend
	Umgebung	Lüften, kein Aufprall innerhalb von 5 Metern.
	Stromversorgung	2P,220V±5%;3P,380V±5%
	Versorgungsfrequenz	50 Hz
	Eingangsleistung	100 kW
	Typ der Erdung	Direkt zentralisiert

Einführung wichtiger Komponenten

1,Maschinenbaukörper

Die Maschine mit der Schweißschachtelstruktur, nach dem Spannungsentlastungsschweißprozeß, dem technologischen Prozeß für das Schweißen bis zum Schweißen bis zur Spannungsbearbeitung bis zur Rohbearbeitung, Vibrationsalterung,Halbveredelung bis zur Vibrationsalterung, beenden Bearbeitung, besser lösen Sie die Belastung durch Schweißen, Bearbeitung, so die Stabilität der Werkzeugmaschine stark zu verbessern, kann die Präzision der Maschine für eine lange Zeit zu halten.

2,Querstrahl

Strahlkörper mit der IntegrationsmethodeAluminium, Gießereien nach Spannungsentlastung, Verfahren für die Gießereien, Gießereien nach Spannungsentlastung, Rohbearbeitung, Vibrationsalterung, Halbveredelung nach Vibrationsalterung, Fertigbearbeitung,Bearbeitung nach dem Härten, die Festigkeit, Steifigkeit und Stabilität des gesamten Balkens gewährleisten,

die Präzision des Strahls für eine lange Zeit.

Glasfaserlaser

MAX-Laserquelle ist eine neue Generation von nahen Infrarot-Spektralbereich (1070 ~ 1090 nm) Halbleiterpumpe einmodische kontinuierliche Ytterbium-doped Faserlasersystem, es hat eine hohe Leistung,die ideale FernlichtqualitätDas Lasersystem verfügt über eine unvergleichliche und hohe Zuverlässigkeit im Vergleich zu verschiedenen Festkörperlasern und Gaslasern. Seine Vorteile sind:breite Wellenlängenwahl, extrem geringes Signal-Rausch-Verhältnis, hohe Stabilität und lange Lebensdauer der Pumpenquellen.

Nur zur Referenz

Hauptmerkmale:

Die Strahlqualität von Exzellenz (BPP)
Alle konstanten Leistungsbereiche BPP
Die Verwendung einer langen Brennweite kann immer noch einen kleinen Fleck erhalten
photoelektrische Umwandlungseffizienz 30%
Wartungsfreier Betrieb
Moduläres Design, "plug and play"
Klein und leicht zu installieren
100000 Stunden kostenlose Wartung

CNC-System

FSCUT6000 High Power EtherCAT ist ein kostengünstiges EtherCAT Bus-Laser-Schnittsteuerungssystem.und umfassende Lösungen zum Schneiden von mittelgroßen Platten für StahlkonstruktionenFunktionen wie Smooth MicroJoint, Flash Piercing und 5-Step-Piercing können die Verarbeitungseffizienz verbessern; Funktionen wie Deslag und Corner Technique,kann die Qualität der Verarbeitung dicker Platten verbessern.

Hauptfunktionen:

Smooth MicroJoint: glattem Querschnitt bei MicroJoints für einfaches Entladen und effiziente Produktion.
Schnellpiercing: extrem schnelles Piercing für eine hohe Effizienz beim Piercing dünner Platte.
Deslag: Entfernen von Schlacken nach dem Piercing und Verbesserung der Piercingqualität dicker Platten.
5-stufiges Piercing: Piercing für noch dickere Platten.
Flash-Piercing: Schnellfrequenzumwandlungspiercing zur Verbesserung der Effizienz des Piercings dicker Platten.

Ø Ecktechnik: Verbesserung der Verarbeitungsqualität der Ecke eines Teils.

Kreiszentrierung: schnell die Mitte einer kreisförmigen Platte zu lokalisieren, um die Verarbeitungsleistung zu verbessern.

Ø One-Path FlyCut: Schneiden Sie Grafiken ohne das Schneidgerät auf Null zu heben, um eine schnellere Schneidgeschwindigkeit zu erreichen.

Quick CutOff: Schneiden Sie die Platte mit einem Klick in X- oder Y-Richtung ab.

Ø Spitzenmarkierung: Markieren Sie die Grenzfläche der zu schneidenden Grafiken für einen klaren Bearbeitungsbereich.

Rahmengrenzkontur: Stellen Sie sicher, dass Teile auf nicht rechteckigen Platten für eine sichere Produktion innerhalb der Platten liegen.

Ø Eingebaute Nistung: kostenlose und einfache Nistung für eine höhere Plattennutzung.

Echtzeit-EtherCat: leicht zu erweitern.

Ø Virtuelle Mehrstation: Einrichtung mehrerer Stationen auf einer Werkzeugmaschine zur Verbesserung der Verarbeitungsleistung.

Seitliche Kollisionsschutz: Heben Sie den Schneider wieder auf, wenn während der Fahrt ein seitliches Objekt erkannt wird, so dass eine seitliche Kollision mit dem Schneider verhindert wird.

Ø FrogLeap Skip: Die Höhe des Schneiders wird während der Fahrt intelligent eingestellt, um eine Kollision mit geneigten Teilen zu verhindern.

Schutzgriff: Schutz des Schneiders vor einem Aufprall beim Kantenfindung.

Ø Drehmomentüberwachung: Überwachung des Servomoments und sofortiger Stopp, wenn es auf einen schweren Gegenstand trifft, um die Sicherheit der Werkzeugmaschine und des Bedieners zu gewährleisten.

Schneller Import: QR-Code scannen und Zeichnungen importieren, was schnell und genau ist.

Ø Bearbeitung von Spulen: Bearbeitung von Spulen zur Verbesserung der Schneideffizienz.

Ø Inkjet-Drucker: Druckcode, um Teile schnell und ohne Beschädigung zu markieren.

Düsenreinigung: automatische Reinigung der Düse, um die Lebensdauer der Düse zu verlängern und die Bearbeitungsqualität zu verbessern.

Ø Drehmomentprüfung: Überwachung des Zustands der Doppelantriebswelle, um eine Torsion zu vermeiden.

Flexible Beschleunigung: flexible Beschleunigung und Verzögerung für eine längere Lebensdauer der Werkzeugmaschine.

Ø Theoretische Steuergenauigkeit 0,005 mm, praktische Flugbahngenauigkeit 0,01 mm, Positionsgenauigkeit 0,001 mm, wiederholte Positionsgenauigkeit 0,002 mm

Unbegrenzte maximale Fahrgeschwindigkeit und maximale Bearbeitungsgeschwindigkeit

Ø Höchstbeschleunigung 2G.

Schnittkopf

BLT 4 Serie, kostengünstiger intelligenter Schneider, der sich auf 2D-, 3D- und Bevel-Schneidmaschinen konzentriert, bietet eine hervorragende Leistung mit stabilem Schneiden, einfacher Installation und Einrichtung,für Leistungsstufen unter 30 kW verfügbarWeitere Einzelheiten finden Sie in den technischen Parametern.

Laserschneidparameter (nur zur Referenz)

Material	Stärke (mm)	Schneidgas	Schnittgeschwindigkeit ((m/min)	Leistung ((W)	Schneidmaschine (Stäbe)	Schnittfokus ((mm)
CS (Q235B)	6	Luft	13	12000	12 bis 14	- Das ist nicht wahr.5
		N2	16	12000	12 bis 14	-1 ~ 2
		O2	2.8 bis 2.9	3000 bis 3500	0.6 bis 0.8	7 bis 8
	8	Luft	10.5	12000	14 bis 16	- 2 bis 2.5
		N2	10	12000	14 bis 16	- 2 bis 3
		O2	2.5 bis 2.6	4000 bis 4500	0.6 bis 0.8	8 bis 9
	10	Luft	8	12000	14 bis 16	- 3 bis 4
		N2	6	12000	14 bis 16	- 3 bis 4
		O2	2.2~2.3	4500 bis 5000	0.6 bis 0.8	9 bis 10
	12	Luft	5	12000	14 bis 16	- Vier bis fünf
		N2	4	12000	14 bis 16	- Vier bis fünf
		O2	1.9 ~ 2	6000 bis 7000	0.6 bis 0.8	9 bis 10
	14	Luft	4	12000	14 bis 16	-6~-7
		N2	3.5	12000	14 bis 16	-6~-7
		O2	1.6	7000 bis 8000	0.6 bis 0.8	9 bis 10
	16	Luft	2.8	12000	14 bis 16	-8 bis 9
		N2	2.6	12000	14 bis 16	-8 bis 9
		O2	1.5	8000 bis 9000	0.6 bis 0.8	10 bis 11
	18	Luft	2.1	12000	14 bis 16	- 10 bis 11
	18	O2	1.45	12000	0.6 bis 0.8	10 bis 11
	20	Luft	1.7	12000	16 bis 18	- 11 ~ 12
	20	O2	1.4	12000	0.6 bis 0.8	11 bis 12
	22	Luft	1.1	12000	18 bis 20	-14 bis 15
	22	O2	1.2	12000	0.6 bis 0.8	11 bis 12
	25	O2	1	12000	0.6 bis 0.8	11 bis 12
	30	O2	0.4	12000	0.6 bis 0.8	13 bis 14
	35	O2	0.35	12000	0.9 bis 1.1	13 bis 14
	40	O2	0.3	12000	1.2 bis 1.5	13 bis 14
	45	O2	0.2	12000	1.2 bis 1.5	13 bis 14
SS (SUS304)	6	Luft	17	12000	12 bis 14	-1 ~ 2
	6	N2	16	12000	12 bis 14	-1 ~ 2
	8	Luft	14	12000	14 bis 16	- 2 bis 3
	8	N2	10	12000	14 bis 16	- 2 bis 3
	10	Luft	11	12000	14 bis 16	- 3 bis 4
	10	N2	6	12000	14 bis 16	- 3 bis 4
	12	Luft	8	12000	14 bis 16	- Vier bis fünf
	12	N2	4	12000	14 bis 16	- Vier bis fünf
	14	Luft	6	12000	14 bis 16	-6~-7
	14	N2	3.5	12000	14 bis 16	-6~-7
	16	Luft	4	12000	14 bis 16	- 7 bis 8
	16	N2	2.6	12000	14 bis 16	- 7 bis 8
	18	Luft	3	12000	14 bis 16	- 10 bis 11
	18	N2	2	12000	14 bis 16	- 10 bis 11
	20	Luft	2	12000	16 bis 18	- 11 ~ 12
	20	N2	1.6	12000	16 bis 18	- 11 ~ 12
	25	Luft	1.3	12000	18 bis 20	-14 bis 15
	25	N2	1.1	12000	18 bis 20	-14 bis 15
	30	Luft	0.8	12000	18 bis 20	- 17 bis 18
	30	N2	0.2	12000	18 bis 20	6 bis 7
	40	N2	0.15	12000	18 bis 20	6 bis 7
	50	N2	0.1	12000	18 bis 20	5 bis 6
AL 6061)	6	Luft	12	12000	12 bis 16	- 2 bis 3
	8	Luft	8	12000	16 bis 18	- 3 bis 4
	10	Luft	5	12000	16 bis 18	- Fünf bis fünf.5
	12	Luft	3	12000	16 bis 20	- Sechs bis sechs.5
	14	Luft	2.5	12000	16 bis 20	- 7 bis 8
	16	Luft	1.8	12000	16 bis 20	-8 bis 9
	18	Luft	1.2	12000	16 bis 20	- 9 bis 10
	20	Luft	0.8	12000	16 bis 20	- 10 bis 11
	22	Luft	0.5	12000	16 bis 20	- 11 ~ 12
Kupfer	6	Luft	10.5	12000	12 bis 16	- 2 bis 3
	8	Luft	7	12000	16 bis 18	- 3 bis 4
	10	Luft	4	12000	16 bis 18	- Fünf bis fünf.5
	12	Luft	2.2	12000	16 bis 20	- Sechs bis sechs.5
	14	Luft	2	12000	16 bis 20	- 7 bis 8
	16	Luft	1.5	12000	16 bis 20	-8 bis 9
	18	Luft	0.9	12000	16 bis 20	- 9 bis 10
	20	Luft	0.7	12000	16 bis 20	- 10 bis 11
	22	Luft	0.4	12000	16 bis 20	- 11 ~ 12
	Die Dicke der grünen Materialien ermöglicht eine lange und große Verarbeitung.
	Das Material mit der gelben Dicke zeigt, dass es verarbeitet werden kann, aber wenn die Materialtemperatur steigt, schwanken die Schnittdruckschwankungen, die ungleiche Plattenzusammensetzung und andere Faktoren.der Verarbeitungsprozess ist instabilEs wird empfohlen, einen höheren Laser zu verwenden.
	Rote Materialdicke bedeutet, dass es abgeschnitten werden kann, nicht in Chargen verarbeitet werden kann.

Betriebskosten: (nur zur Referenz)

- Nein. Ich weiß nicht.	Name	Nachfrage nach Mengen
1	Elektrizität	30-35 kW/h (unter Berücksichtigung des Leistungsfaktors)
2	Sauerstoff	6L-7L/h
3	Stickstoff	16 L bis 20 L/h
4	Schutzlinsen	3 bis 4 Stück/Monat
5	Schlauchdrüse	3 bis 4 Stück/Monat

Verbrauchsmaterialien

- Nein. Ich weiß nicht.	Name	- Ich weiß nicht.	Einheit
1	Schutzlinsen	20	pc
2	Spritze	20	pc
3	Keramikring	1	pc

Der Kunde bereitet die Teile vor:

- Nein.	Artikel	Spezifikationen	Qty
1	Maschinenstromkabel	10 mm2*8	25m, je nach Standort
2	Maschinengeerdungskabel	10 mm2	25 m, je nach Standort
3	Kupferstange zum Erdern	Durchmesser: 35 mm	2.5m
4	Deionisiertes Wasser	Zweite Klasse	100 L
5	Schaltfläche	220V zweiphasig, 380V dreiphasig, fünf Drähte	2
6	Rohrverbindungen unter hohem Druck	Inline für den Luftkompressor. 10 mm.	2
7	Gasrohr	10 mm	20 m
8	Sauerstoffflasche	220L	1
9	N2-Zylinder	220L	1
10	Vergaser (mit Druckregler und Rohr)	100 L	1
11	Eingangsstromversorgung	> 80 kW	1

Größe und Tag:

Ansprechpartner: Mrs. Stacy

Telefon: 008613400027899

Faxen: 86-510-83211539

Andere Produkte
