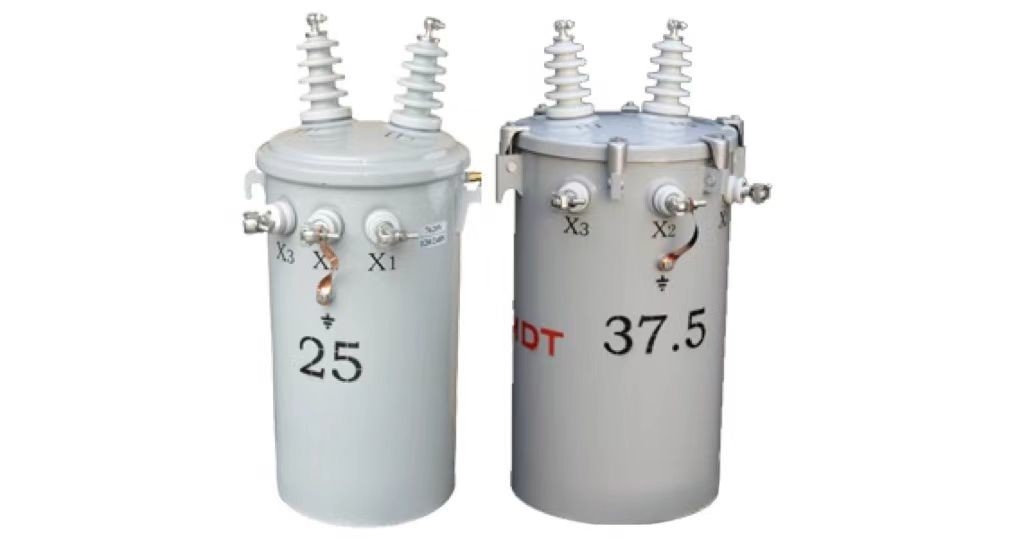

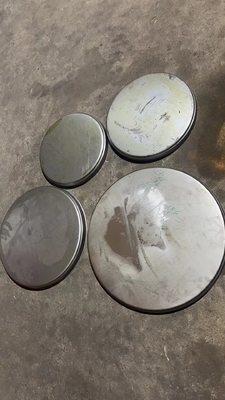

250-Tonnen-Hydraulikpresse zur Herstellung von Transformator-Tankdeckel

Beschreibung des technischen Vorschlags

1"Die Arbeitsumgebung der Maschine

●Temperatur: 0 °C bis 50 °C.

● Luftfeuchtigkeit: Relative Luftfeuchtigkeit unter 35%-65%.

● Spannung: 380 V 50 Hz.

●Standort der Installation: weniger Staub

● Höhe: unter 1000 Meter

2,Haupttechnische Parameter der Maschine

3,Lieferung von Hauptträgerteilen:

4,Leistung und Merkmale:

Diese Maschine verfügt über einen unabhängigen Strommechanismus und ein elektrisches System und verwendet eine zentralisierte Tastensteuerung.Das hydraulische System verwendet integrierte Steckventile, mit einer kompakten Struktur, empfindlicher und zuverlässiger Aktion.Der Arbeitsdruck und die Leistungsbereiche dieser Produktserie können je nach Arbeitsbedarf angepasst werden..

5,Strukturübersicht:

Diese Maschine besteht aus zwei Hauptteilen: dem Hauptmotor und dem Steuermechanismus, die durch Ölleitungen und elektrische Vorrichtungen miteinander verbunden sind, um ein Ganzes zu bilden.,Hauptzylindervorrichtung usw. Der Steuermechanismus besteht aus einer hydraulischen Pumpenstation, einer elektrischen Box, einer mobilen Steuerungskonsole usw.Die Struktur und Funktionen jedes Teils sind wie folgt beschrieben::

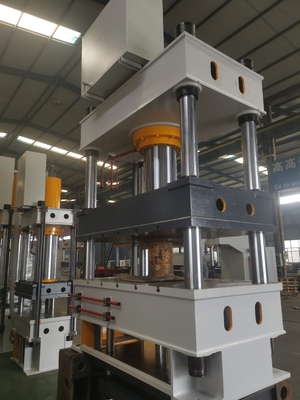

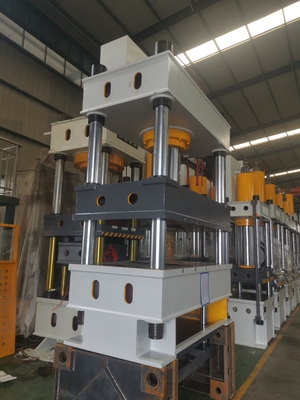

1)Körper der Maschine

Der Körper dieser Maschine hat eine Struktur von drei Balken und vier Säulen: er besteht aus einem oberen Querbalken, einem Schieberegler, einer Arbeitsbank, einem Hauptzylinder, einem Hydraulikplatten, einer Säule, einem Steuerungssystem,und elektrische Systemkomponenten.

2) Hauptzylinder

Der Hauptzylinderblock ist an den Tisch befestigt, und das untere Ende der Kolbenstange ist mit einer Flansche, einem Bolzen und einem Schieberad verbunden.Der Kolbenkopf ist in zwei Ölkammern mit Versiegelungsringen vom Typ YX in entgegengesetzte Richtungen unterteiltDer äußere Kreis der Führungshülle ist mit einem O-Ring ausgestattet, der mit Flansche und Schraube verriegelt wird, um die Versiegelung des Zylinderanschlusses sicherzustellen.Ein Staubring an der Zylinderflansche installieren, um Staubvermeidung der Kolbenstange zu gewährleisten.

3) Reichweitenbegrenzer

Die Grenzvorrichtung befindet sich auf der rechten Seite der Maschine und dient hauptsächlich zur Steuerung des Schlagweiten des Schiebereglers.

4) Hydraulikstation

Die hydraulische Pumpe besteht aus einem Ölbehälter, einer axialen Kolbenpumpe, einem Elektromotor, einem Zweiweg-Steckerventil, einem hochdruckenden selbstversiegelnden Ölfilter und einem Luftfilter,auf der rechten Seite der Maschine installiert.

Der Kraftstoffbehälter besteht aus Q235 geschweißten Stahlplattenkomponenten und an der Vorderseite ist ein Druckmessgerät zur Druckbeobachtung installiert.Ein Höhenmessgerät in den Ölbehälter installieren, um den Ölstand zu beobachtenAn der Saugstelle der Ölpumpe ist ein hochdruckfähiger selbstversiegelnder Ölfilter installiert, um die Sauberkeit der Pumpe und des hydraulischen Systems zu gewährleisten.Ein Luftfilter ist auf dem Brennstoffbehälter montiert, und der obere Deckel kann zum Betanken geöffnet werden.

5) Aksialkolbenpumpe

Dieses hydraulische System verwendet die axiale Kolbenpumpe YCY14-1B. Die Anweisungen finden Sie im Bedienhandbuch der axalen Kolbenpumpe, hier gibt es keine Übersicht.

6) Zwei-Wege-Kartuschenventil

Die Struktur besteht hauptsächlich aus Steckdosen, Steuerungsschutzplatten, Steuerventilen und integrierten Ventilblöcken.

a. Die Steckerkomponente besteht aus einem Ventilinsert, einer Dichtung, einem Ventilkörper usw. Es kann sich um ein Kegelventil oder eine Spulenventilstruktur handeln.usw.. des Ölstroms im Ölkreislauf.

b. Die Steuerungsschutzplatte besteht aus verschiedenen Mikropiloten-Steuerungskomponenten und anderen hydraulischen Komponenten, die in die Steuerungsschutzplatte eingebettet sind.Die Kombination verschiedener eingebetteter Mikropilot-Steuerkomponenten und Pilot-Steuerventile kann den Betriebszustand des Steckventils steuernDie Steuerungsschutzplatte gliedert sich in eine Richtungssteuerungsschutzplatte, eine Drucksteuerungsschutzplatte und eine Durchflusssteuerungsschutzplatte.

c. Das Pilotsteuerventil ist auf der Steuerungsschutzplatte installiert, um die Wirkung des elektromagnetischen Richtventils zu steuern, dessen Bestandteile elektromagnetische Richtventile sind.

d. Der integrierte Ventilblock dient zur Installation von Steckdosen, Steuerungsdeckeln und anderen Steuerventilen sowie zur Kommunikation mit den Haupt- und Steuerungsölkreisen.

6,Übersicht über das Hydrauliksystem

Das hydraulische System besteht aus Energieumwandlungseinrichtungen (Ölpumpen und Zylinder) sowie Energieübertragungseinrichtungen (Öltanks, Ölleitungen) usw.Fahren Sie den Schieberegler, um verschiedene Aktionszyklen abzuschließen.

7,Elektrische Steuerung

1Die Maschine ist mit einer unabhängigen elektrischen Steuerung ausgestattet, die beide Seiten der Maschine frei bewegen kann, und zentralisierte Tasten steuern den Betrieb der gesamten Maschine.

8,Betriebssystem

1) Es verfügt über zwei Betriebsmodi: Inch- und Halbautomatik und zwei Prozessvorgänge: Festlauf und Konstanzdruck.

2) Der Schieberlauf wird durch eine berührungslose Schaltsteuerung eingestellt.

3) Der Druck des Hauptzylinders wird durch das Druckregelventil geregelt.

4) Die Druckhaltzeit kann frei eingestellt werden
