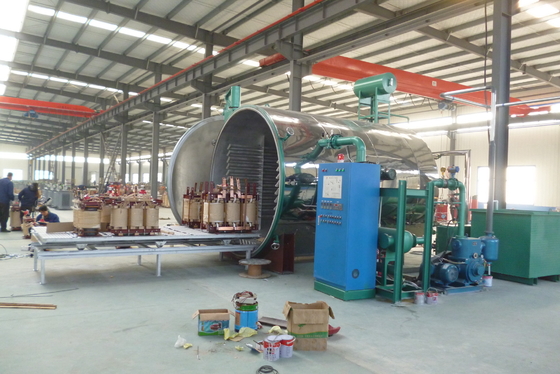

Vakuumtrocknungsgeräte für Transformatoren
Eigenschaften:
Durch die Einführung des Druckschwingtrocknungsverfahrens wird die Trocknungszeit im Vergleich zur herkömmlichen Vakuumtrocknung um etwa 30-40% reduziert, wobei die Leistung zuverlässig, die Effizienz hoch und die Energieeinsparung beträchtlich sind.
Computerautomatische Steuerung, die eine echte unbemannte und vollautomatische Trocknung ermöglicht.
Der Computer erstellt automatisch ein Endpunkt-Urteil, und die Urteilsergebnisse sind genau und zuverlässig.
Die Wärmeübertragungsöl- und Dampfheizung für das innere Entladungsrohr des Tanks ist optional.
Türöffnungsmethoden: elektrische Schiebetür, hydraulische Schalttür, elektrische Schwingtür

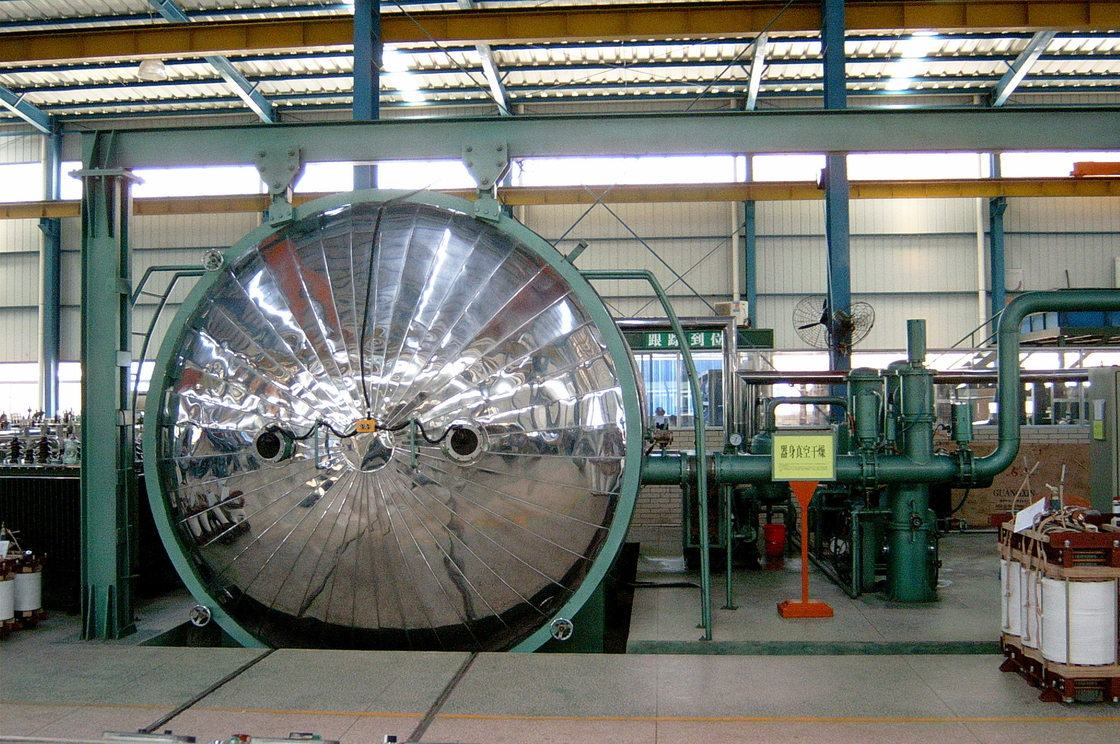

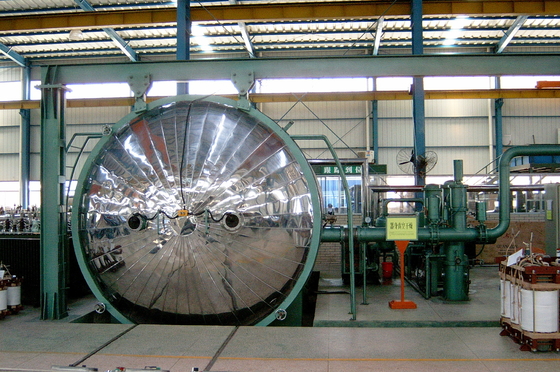

Tankstruktur: horizontaler Quadrat, horizontaler Kreis
Hauptzweck der Ausrüstung
Diese Ausrüstung wird für die Trocknung von Transformatoren oder anderen elektrischen Produkten mit einem Spannungsniveau von 35 KV und weniger und einer Leistung einer einzelnen Einheit von 16000 KVA und weniger verwendet.Partei B garantiert die Verfahren und Qualitätsanforderungen der Produktbehandlung, und stellt Prozessbehandlungspläne und damit verbundene Kontrollverfahren für zwei Spannungsstufen von 35 KV und 10 KV bereit.
Technischer Vorschlag
1Zusammensetzung der Ausrüstung
1.1. Ein Satz Vakuumtrocknungsanlage
1.2Ein Satz elektrischer Türöffnung
1.3Ein Satz elektrischer Trolleysysteme
1.4Ein Satz Vakuumsystem.
1.5Ein Satz Niedertemperaturkondensationssystem
1.6Ein Heizsystem.
1.7 Eine Reihe von Kühlwasserleitungen
1.8 Ein Satz pneumatischer Sanitäranlagen
1.9Ein Satz Steuerungssystem.
2. Leistung, Wasser, Gasquelle und Grundbedingungen für die Ausrüstung (von dem Benutzer angegeben)
2.1. Nennleistung: 110 kW, 380 V, 50 Hz, dreiphasiges fünfdrahtiges eigenes Verteilerschrank, mit Stromanschluss an das elektrische Steuerschrank.
2.2Wasserquelle: Druck> 0,1 MPa, maximaler Verbrauch> 3 m3/h, Wassertemperatur ≤ 25 °C.
2.3Druckluft: 0,4 bis 0,6 MPa, mit einem Druckluftverbrauch von etwa 0,3 m3/min.
2.4Ausrüstungsabdruck: ca. 7000 × 8500 mm.
3. Technische Bedingungen für jedes System
3.1. Ein Satz Vakuumtrocknungsanlage
Technische Indikatoren:
Die elektrische Seitentür wird geöffnet, und wenn die Tanktür an Ort und Stelle geschlossen ist, wird die elektrische Seitentür mit einer Schließung der Seitentür geschaltet.es ist pneumatisch gesperrt; Die Tür muss mit Blick auf die Tanktür geöffnet und elektrisch zur rechten Seite bewegt werden, um sich zu öffnen.

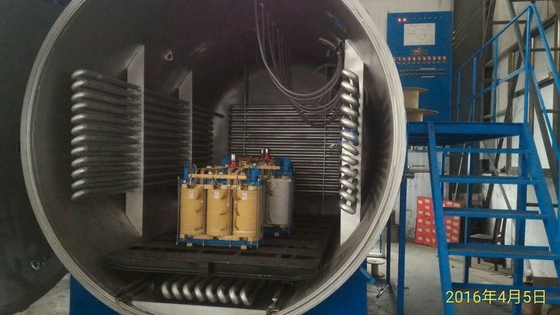

Extremer Vakuumgrad (ohne Belastung, kalt) ≤ 10 Pa, Leckage (ohne Belastung, kalt) ≤ 100 Pa · L/S. Der Tank wird durch eine Reihe von Negage-Rohren erhitzt.Das Wärmeübertragungsöl wird als Wärmeübertragungsmedium verwendetDie Fläche der erhitzten Rohrreihen entspricht den Prozessanforderungen der Variable-Druck-Methode.unten und hinten).
Die Betriebstemperatur beträgt 115 ± 5 °C mit automatischer Temperaturregelung.Körpertemperatur, und das Dämmmaterial.
Der Flanschverschlussring des Tankkörpers ist ein hochtemperatur- und ölfestes Verschlussring.
Der Behälter ist mit einem Arbeitswagen mit einer Tragfähigkeit von 30 Tonnen und einer Größe von 2200mmX4000mm ausgestattet.
Isolierung aus Steinwolle, Blechrüstung aus Edelstahl (SUS430)
