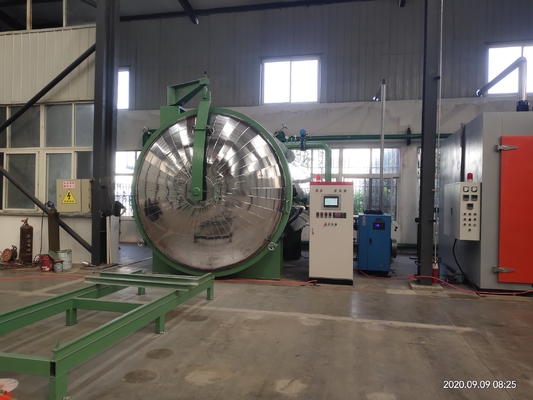

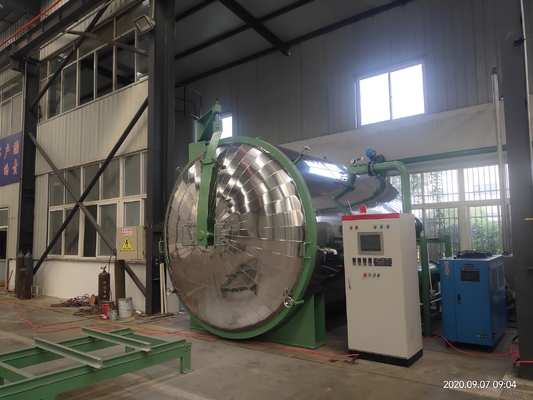

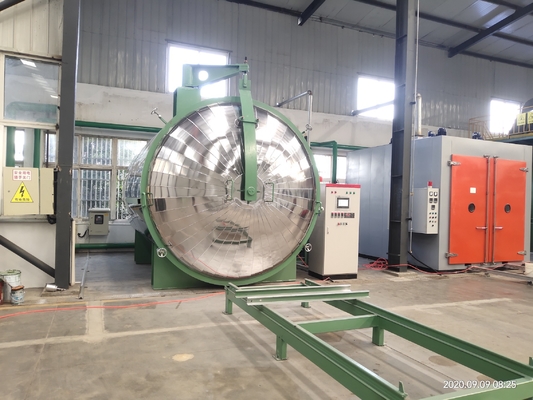

Export nach Mittel-Zentralamerika 3200 Durchmesser 4000 Länge Rundenergetransformator Trocknerofen

Konfigurationsliste:

1 Satz Vakuumbehälter

1 Satz Türöffnung

4 Sätze Entladungsrohre im Tank

1 Satz Arbeitswagen

1 Satz Tanktürversiegelungsring

3 Sätze Temperatursensoren

1 Streckensatz im Behälter

1 Satz Isolierpanzer aus Edelstahl

1.1Ein Satz elektrischer Türöffnung

1.1.1Die elektrische Seitenbewegung der Tanktür öffnet die Tür, der Zylinder wird gesperrt und die Schalter für jede Aktion sind zum Schutz verzahnt.

1.1.1. bestehend aus einer Tanktür, einem Antriebsreduktor und einem Getriebe

3.3 Ein Satz elektrischer Trolleysysteme

3.3.1 Elektroantriebsfahrzeug, Motor mit direktem Verringerungsauftrieb, Widerstandsmechanismus

3.3.2 Tragfähigkeit: 30 Tonnen

3.3.3Gesamtmaße des Arbeitswagens: 4000 × 2200 (lang × breit)

3.4. Ein Satz Vakuumsystem (drei Sätze)

3.4.1Das Vakuumsystem ist mit SV-300B+SV-300B konfiguriert (Leybold-Pumpe)/ZJP-600, mit insgesamt drei Vakuumpumpen und einer maximalen Pumphastigkeit von 600 L/S. Das Vakuumsystem (einschließlich Pumpen und Ventile) arbeitet sequenziell und automatisch.

3.4.2Das System ist mit einer sehr zuverlässigen Vakuumtransformatorventilgruppe, einem elektromagnetischen Vakuumentlastungsventil, einem manuellen Entlastungsventil, einem Vakuumsensor, einer Vakuumleitung und entsprechendem Zubehör ausgestattet..Die Gruppe der Ventile unter variablem Druck umfasst ein pneumatisches Ventil DN100, ein elektrisches Ventil DN50 und einen Dünnschichtvakuumsensor (eine Schlüsselkomponente des Variabeldruckprozesses).

3.4.3Das aus dem Tank entnommene Gas wird durch den Kondensator gekühlt und dehydriert.

3.5Ein Satz Niedertemperaturkondensationssystem

3.5.1Ein neuer horizontaler Kondensator, der Gas und Feuchtigkeit aus dem Tank schnell und wirksam kondensieren kann und über eine automatische Entwässerung verfügt, die das Vakuum nicht beschädigt.

3.5.2Die effektive Kondensationsfläche des Kondensators erfüllt die Anforderungen des Prozesses, und das innere Material besteht aus Rohren aus rostfreiem Stahl.

3.5.3Ein Satz integrierter Niedertemperatur-Wasserkühlgeräte mit 4P ist so zu konfigurieren, dass Niedertemperaturwasser unter 10 °C zur Verfügung steht und so eine gute Kondensation des Kondensators gewährleistet wird.

3.6 Heizungssystem

3.6.1. Heizzentrale Heizung, Heizleistung 74 kW (Heizkörper 72 kW, Hochtemperaturölpumpe 2 kW).,ein Filter, ein Temperatursensor, ein Hochtemperaturventil, ein Druckmessgerät, ein Ausdehnungstank usw.

3.6.2. Automatische Steuerung des Heizzentrums, Temperaturalarm, maximale Heiztemperatur von 130 °C, Temperatursteuergenauigkeit von ± 5 °C

3.7 Mess- und Steuerungssystem (Touchscreen)

3.7.1. Integrierte vollständig geschlossene elektrische Steuerung mit vollständiger System-Touchscreen-Steuerung, bequem für die Beobachtung und Steuerung des Arbeitsstatus.

3.72 Das mnemonische Hauptsystem der gesamten Ausrüstung besteht aus automatischer Steuerung und Temperaturregelung, und der Antrieb der Vakuumpumpe verfügt über eine Verriegelungsschutzfunktion.

3.7.3Die digitale Temperaturanzeige jedes Punktes im Tank ist intuitiv und zuverlässig.

3.7.4Bei der Vakuummessung werden Widerstandsvakuummessgeräte und Vakuumsensoren verwendet.

3.7.5Das Hauptprozessbetriebssystem wird von Mitsubishi implementiert.

3.7.6 Beurteilung des Endpunkts: Auf der Grundlage des Teildrucks des Wasserdampfes im Tankdie Beurteilung des Endpunkts wird automatisch für den gesamten Prozess gemäß den Anforderungen der Variable-Druck-Methode durchgeführt;.

3.7.7Die vollständige Ausstattung des Variable-Pressure-Trocknungs-Verfahrens wird von unserer Firma bereitgestellt.

3.7.8- Verriegelung und Verriegelung zwischen verschiedenen Steuerkreisen.

3.7.9. Unter Wasser und unter Spannungsschutz (Luft).

3.7.10Das gesamte System gewährleistet einen zuverlässigen Betrieb unter den Produktionsbedingungen der Partei A.

3.8 Kühlwasseranlage

3.8.1Es wird verwendet, um Kühlwasser für den Vakuumkondensator und die Vakuumpumpe bereitzustellen, die aus einem elektrischen Kontaktdruckmessgerät, einem Ventil und einer Pipeline bestehen.

3.8.2 Wird der Kühlwasserdruck nicht ausreichend, wird ein Alarm ausgelöst.

3.8.3Das Ein- und Auslaufwasser dieses Systems ist an das öffentliche Kreislaufwassersystem der Partei A vor Ort angeschlossen.

3.9 Druckluftsystem

vom Benutzer bereitgestellte Druckluftquelle (0,3 m3/min)

Das System besteht aus entsprechenden pneumatischen Dreifachgeräten, Druckmessgeräten, Leitungen, Ventilen und Leitungen

4.0 Sonstige technische Anforderungen

4.1Alle Oberflächen der Bauteile des Vakuumsystems, die mit dem extrahierten Gas in Berührung kommen (ausgenommen Pumpen und Ventile), müssen entrostet und mit Rostschutzbehandlung versehen werden.

4.2 Jedes System und jede Rohrleitung haben unterschiedliche Farbmarkierungen an der Oberfläche.
