Transformator Silikonstahlblech Vakuumbrennöfen

1. Technische Bedingungen

1.1 Technische Parameter:

1.1.1 Nennbetriebstemperatur: 850 ℃

Maximale Temperatur: 900 ℃

1.1.2 Effektive Größe der durchschnittlichen Temperaturzone: 2600 x 1000 x 1200 (h)

1.1.3 Nennverarbeitungskapazität: 5T/Ofen

1.1.4 Nennheizleistung: 220kW

1.1.5 Gleichmäßigkeit der Ofentemperatur (bei konstanter Temperatur): ± 5 ℃

1.1.6 Arbeitsvakuumgrad: ≤ 10Pa

1.1.7 Endvakuumgrad: ≤ 9 × 10-2Pa

1.1.8 Leckagerate im kalten Zustand: ≤ 0,67 Pa/h

1.1.9 Leistung des Kühlgebläses: 22 kW

1.1.10 Gesamte installierte Leistung: 210 kVA

1.1.11 Kühlwasserdurchflussrate: 0,5 T/h, 0,2 MPa

1.1.12 Oberflächentemperaturanstieg außerhalb des Ofens: ≤ 30 ℃

1.1.13 Maximale Heizrate: ≥ 28 ℃/min (bei Volllast)

1.1.14 Außenmaße (B × L × H) : 4200 X 2000 (ohne Ofenwagen) X 2200

1.1.15 Druckluft: 0,6 MPa, 0,02 m3/min

1.1.16 Stickstoffverbrauch: 6m3/Ofen

1.2 Gerätezusammensetzung:

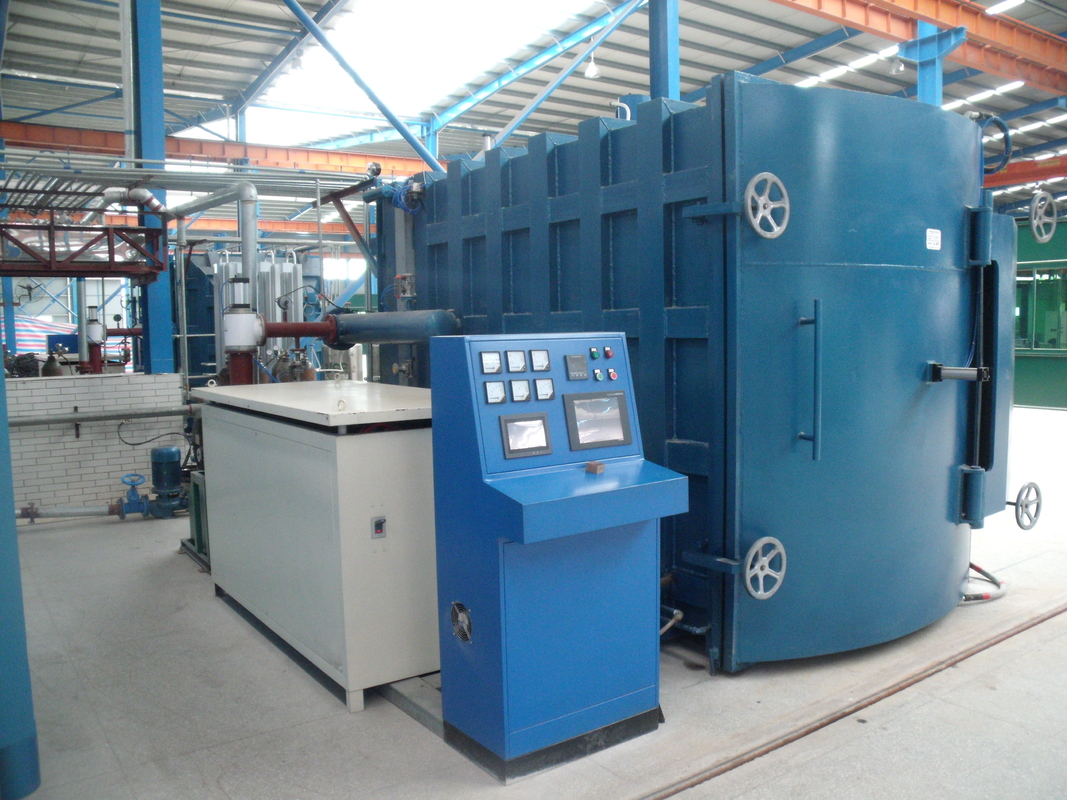

1.2.1 Ein Satz Vakuumkammer

1.2.2 Ein Satz Vakuumsystem

1.2.3 Ein Satz Isolierkammer

1.2.4 Ein Satz Heizsysteme

1.2.5 Ein Satz automatisches Stickstoff-Ladesystem

1.2.6 Ein Satz Luftkühlsystem

1.2.7 Ein Satz Kühlwasserrohrsystem

1.2.8 Ein Satz Kontrollsysteme

1.2.9 Ein Entladewagen

1.2.10 Ein Satz Materialrahmen

1.3 Spezifische Zusammensetzung der einzelnen Teile:

1.3.1 Vakuumkammer

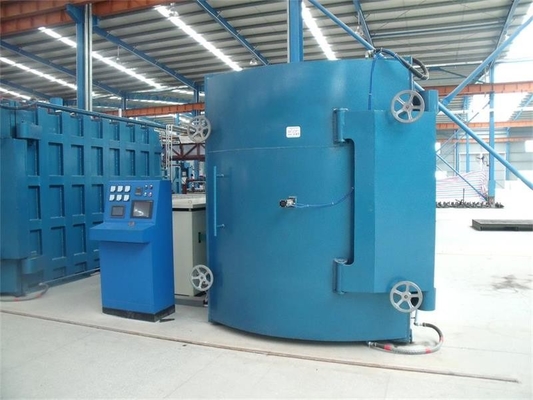

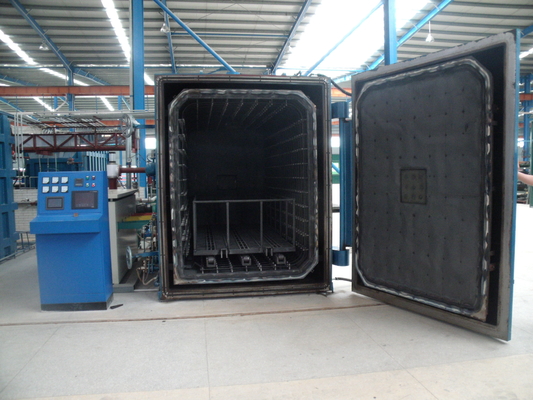

Quadratische horizontale, wassergekühlte Mantelstruktur aus kohlenstoffarmem Stahl. Die Tanktür befindet sich am Ende und dreht sich zum Öffnen axial nach rechts um das rechte Scharnier.

Der Tankkörper ist mit einem luftgekühlten und beheizten Mischgebläsesystem, einem Heiz- und Isoliersystem sowie wassergekühlten Elektroden, Thermoelement-Einlasslöchern, Vakuumsaugöffnungen, Aufblasventilschnittstellen, Vakuummetern und Vakuummeter-Installationsschnittstellen ausgestattet.

An der Tanktür befinden sich Sichtfenster, einige Isolationselemente sowie eine Heizung, welche manuell geöffnet und geschlossen werden kann.

1.3.2 Vakuumsystem

Es besteht aus einer Vakuumpumpeneinheit ZJY-600/ZJY-300/SV300B, einem Vakuumkühler, einem Hochvakuum-Prallventil, einem elektromagnetischen Prallventil, einem manuellen Vakuum-Kugelhahn, einem Edelstahl-Vakuum-Wellrohr und anderen Rohrverbindungen. Die Hauptventile werden elektrisch betrieben.

Am Auslass des Vakuumkühlers befindet sich ein Temperatursensor. Um die Temperatur des in die Vakuumpumpe eintretenden Luftstroms zu senken, wird das Öffnen und Schließen des Hauptabsaugventils angepasst, wenn die Temperatur während des N2-Wärmeabfuhrprozesses zu hoch ist.

Die Rootspumpe ZJY600 und die Rootspumpe ZJY300 sind beide inländische Vakuumprodukte von Shengde.

SV300B ist ein deutsches Leybold-Produkt.

1.3.3 Isolierkammer und Heizung

Die Isolierkammer besteht aus Aluminiumsilikat-Keramikfasern und Edelstahlkomponenten. Leichtgewichtig, mit guter Isolierwirkung.

Die Heizung besteht aus Keramikteilen und Widerständen aus einer Cr20Ni80-Nickel-Chrom-Legierung. Die Heizung ist auf den sechs Oberflächen des Werkstücks oben, unten, links, rechts, vorne und hinten angeordnet und in drei Heizabschnitte unterteilt, wobei drei Abschnitte eine unabhängige Temperaturregelung ermöglichen. So wird die Temperaturgleichmäßigkeit und Heizrate des Geräts sichergestellt.

Das Heizelement und das davor liegende Isolierelement befinden sich an der Ofentür und bewegen sich gemeinsam beim Öffnen und Schließen der Ofentür.

Die restlichen Heiz- und Isolationselemente wie oben, unten, links, rechts und hinten werden an der Tankinnenwand montiert und fixiert.

1.3.5 Luftkühlsystem:

Es besteht aus einem speziellen Motor für den Vakuumofen, einem hitzebeständigen Ventilator, einer elektrischen Klappe, einem Luftkanal und einem wassergekühlten Wärmetauscher. Wenn die Temperatur im Ofen weniger als 600 °C beträgt, kann die Kühlrate bei Bedarf durch die Zirkulation von Stickstoff durch einen Ventilator erhöht werden.

Beim Kühlen wird der Ventilator außerhalb des Isolierraums gestartet, N2 wird durch den Luftkanal am Isolierraum aus dem Isolierraum abgesaugt, durch einen wassergekühlten Wärmetauscher und die Innenwand des Ofens gekühlt und dann zur schnellen Abkühlung in den Isolierraum zurückgeführt; die Geschwindigkeit des Ventilators kann angepasst werden, um eine einstellbare Kühlrate zu erreichen.

Der wassergekühlte Wärmetauscher ist kreisförmig, aus Rotkupfer und Edelstahl gefertigt und verfügt über eine große Wärmeaustauschkapazität.

1.3.6 Kühlwasserleitungssystem

Bestehend aus elektrischem Kontaktdruckmessgerät, Kugelhahn, Absperrschieber, Wasserbehälter, Metallrohr und Schlauch, zuständig für die Kühlwasserversorgung von Elektroden, Motoren, Ofenmänteln, Ofentüren, Vakuumpumpen, wassergekühlten Wärmetauschern, Kühlern etc.

Alle Kühlwasserkanäle verfügen über Wasserdruck- und Wasserdurchflusserkennung, -anzeige und -alarm.

Zulauf, Ablauf und Wasserquelle werden vom Verkäufer selbst bereitgestellt.

1.3.7 Pneumatisches System:

Es besteht aus einem Luftkompressor, einem elektrischen Kontaktdruckmesser, einem Dreifachstück, einem Ventil, einem Zylinder und einem Wegeventil. Versorgt Vakuumventile usw. mit einer Druckluftquelle.

1.3.8 Steuerungssystem:

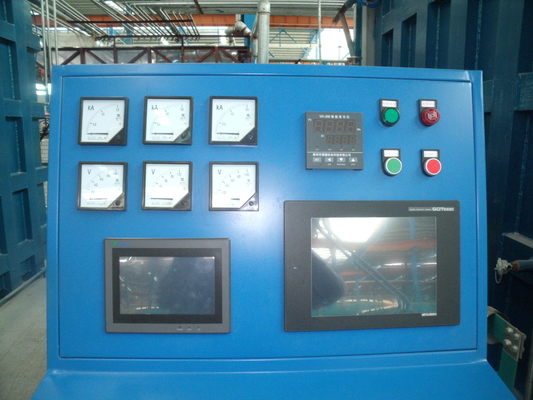

Es besteht aus einem Gehäuse, einem Transformator, einem Spannungsregler, Steuerkomponenten, Instrumenten, Drähten und Kabeln sowie wassergekühlten Elektroden.

Die Heizungssteuerung besteht aus einer SPS und einem Spannungsregler. Digitale Temperaturanzeige, automatische Durchführung des gesamten Glühvorgangs durch ein voreingestelltes Programm, automatische Aufzeichnung der Temperaturkurve des Prozesses und Speicherung auf einem USB-Stick.

Im Ofen sind drei Sätze gleichmäßig verteilter Ofentemperatursonden und drei Sätze Eisenkerntemperatursonden installiert.

Das aus einem Transformator und einem Spannungsregler bestehende Leistungsregelungssystem hat sowohl Spannungsumwandlungs- als auch Regelungsfunktionen. Es handelt sich um ein kontaktloses Spannungsregelungsgerät ohne mechanische Übertragung und kann Lasten für eine gleichmäßige und stufenlose Regelung tragen. Dieses Leistungsregelungsschema ist hocheffizient, energiesparend und geräuschlos, da es keine magnetischen Leckagen vom magnetischen Spannungsregler gibt.

Entwerfen und erstellen Sie einen simulierten Anzeigebildschirm gemäß der schematischen Darstellung auf dem Touchscreen.

Das Design der Bedienoberfläche des Touchscreens umfasst eine Prozesseinstellungs- und eine Prozessanzeigefunktion. Es können mehr als 20 Prozesskurven voreingestellt werden.

Der Touchscreen ist ein 15-Zoll-Vollfarbprodukt von WEINVIEW, die SPS ist ein Produkt von Mitsubishi in Japan und der Temperaturregler und die Temperaturanzeige werden beide von Xiamen Yudian hergestellt.

1.3.9 Zuführ- und Entladewagen:

Die maximale Tragfähigkeit beträgt 5 Tonnen. Der Wagen wird elektrisch angetrieben und läuft automatisch auf der Bodenschiene, um Material zuzuführen und zu entladen. Die Führungsschiene und der Laufmechanismus des Wagens arbeiten beide in der kalten Zone und gelangen nicht in die heiße Zone. Stellen Sie sicher, dass er sich aufgrund von Hitze und Belastung nicht verformt.

1.3.10 Weitere Kontrollanforderungen:

Wasserdruck-Unterspannungsschutz (kann ohne Wasserdruck nicht gestartet werden; automatischer Alarm bei Wassermangel während des Betriebs und automatische Abschaltung der Heizleistung innerhalb von 3 Minuten) sowie Ton- und Lichtalarm.

a. Die Wälzkolbenpumpe startet automatisch mit Verzögerung.

b. Der Heizstart ist mit dem leeren System verriegelt.

c. Das Stickstoff-Ladesystem hält automatisch einen konstanten Druck aufrecht.

d. Luftdruck-Unterspannungsalarm.

1.3.11 Die Referenzprozesskurve sieht wie folgt aus:

a. Raumtemperatur ~300 ℃ für 2 Stunden

b. 300 ℃ Isolierung für 2 Stunden

ca. 300-700 ℃ für 8h

d. 700~800 ℃ für 3 Stunden

e. 800 ℃ Isolierung für 2 Stunden

f. Kühlrate von 800 ~ 500 ℃: 20 ~ 50 ℃ / h;

g. Abkühlen im Ofen bei 500–250 °C, mit einer Abkühlzeit von ungefähr 50 °C/h bei 500–250 °C und weniger als 2 Stunden bei 250–50 °C; Luftkühlung bei 50 °C.

Wenn das Gewicht des Werkstücks in der gleichmäßigen Temperaturzone größer als 3 Tonnen ist, kann es die Anforderungen des Glühprozesses immer noch erfüllen.

1.3.13 Glühen im Rahmen

Der Glühinnenrahmen besteht aus rostfreiem und hitzebeständigem Stahl und hat eine Nutzgröße von 2600 × 1000 × 1200.

1.3.14 Ersatzteile: Es müssen Standard- und Universalteile verwendet werden. Nicht standardmäßiges oder auf dem Markt schwer erhältliches Zubehör darf nicht verwendet werden.

2, Gerätekonfigurationsliste

3,Unterteilung des Glühofens für Siliziumstahlbleche:

4,Sonstiges Zubehör --- das mit der Maschine geliefert wird

4.1, Dokumente werden maschinell versendet:

1. Eine Bedienungsanleitung

2. Eine Kopie des Anlagensystemdiagramms

3. Eine Kopie des elektrischen Schaltplans

4. Ein elektrischer Schaltplan

5. Eine Bedienungsanleitung für die Drehschieberpumpe SV300B

6. Ein Benutzerhandbuch für die ZJY-300 Rootspumpe

7. Ein Benutzerhandbuch für die ZJY-600 Rootspumpe

8. Alle anderen unterstützenden Teilehandbücher und Zertifikate.

4.2, Ersatzteile werden mit der Maschine gesendet:

1. Ein Satz Dichtringe

2. Zwei schnelle Sicherungen

3. Ein Temperatursensor
